Kormee NANODRILL5060TR met MIPO1005 pakket-1 10250001

Gestuurd boren

Wegens succes uitgebreid: de NANODRILL 5060!

In navolging op de ultra compacte Nanodrill 3004 presenteren we de NANODRILL 5060.

Nog altijd toe te passen op de minigraver en eenvoudig te transporteren met werkbus of aanhangwagen. Maar dan met meer capaciteit.

COMPLEET Emissievrij Gestuurd boren

Speciaal ontwikkelt voor de NANODRILL 5060, een volledig elektrisch aangedreven carrier.

Het rupsonderstel transporteert de Nanodrill naar de juiste positie.

Vervolgens voedt de elektrisch aangedreven powerpack de boormachine.

Volledig emissievrij boren zonder een graafmachine.

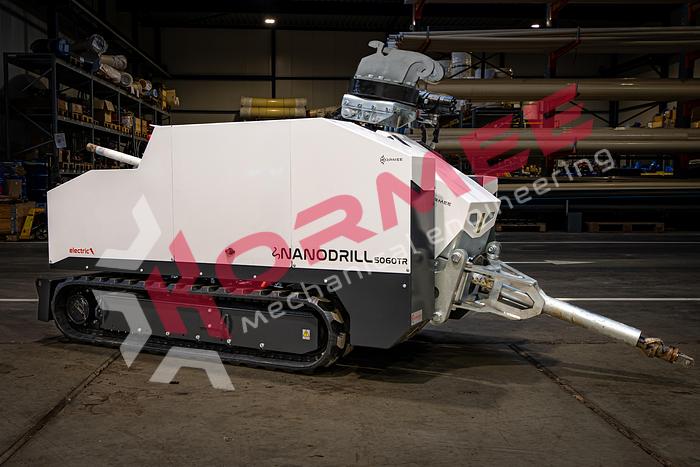

1- 106546 De NaNodrill 5060 TR

Het succes van de Nanodrill is dat er met een compacte installatie gestuurde boringen kunnen worden uitgevoerd.

Dit bespaart aanzienlijk op de machinekosten en arbeidsuren van een kabellegproject.

Voor de werking van de Nanodrill was tot voor kort een geschikte minigraver nodig.

Met de nieuwe carrier is de inzet van een graafmachine niet meer nodig.

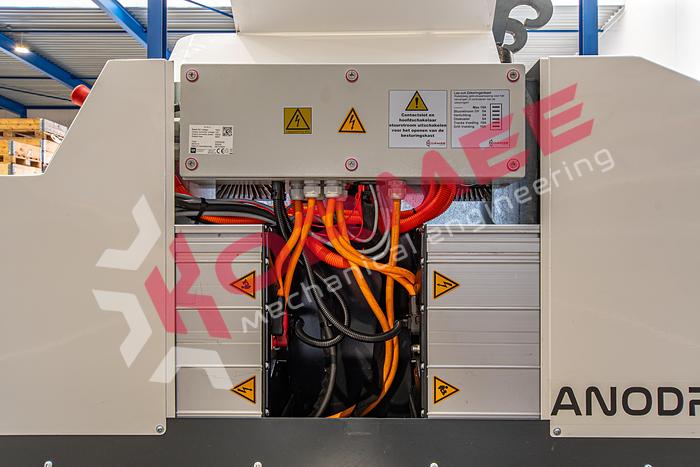

De Nanodrill 5060 TR wordt elektrisch aangedreven en gevoed door een accupakket. Hiermee is de machine emissievrij.

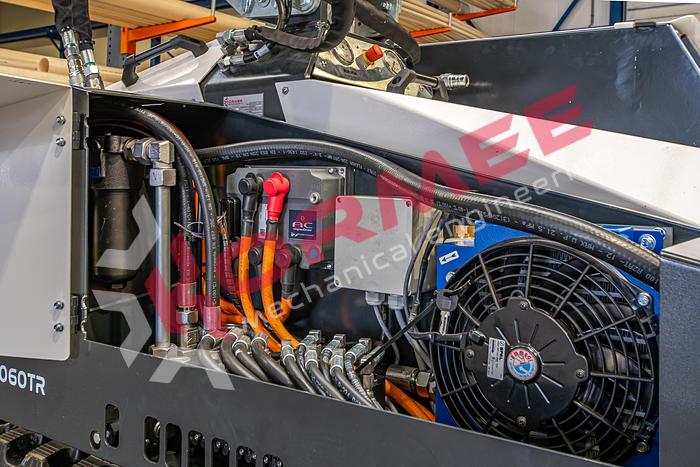

Het rupsvoertuig is daarnaast voorzien van een elektrisch aangedreven powerpack waarmee de Nanodrill 5060 kan worden bediend.

De Nanodrill kan ook afzonderlijk van de carrier worden ingezet op een graafmachine.

De combinatie van de Nanodrill met dit rupsvoertuig is geschikt voor de meest voorkomende gestuurde boringen.

Daarmee is de inzet van deze emissievrije machine veel duurzamer omdat grote machines met emissies overbodig zijn. Bovendien bespaart deze combinatie aanzienlijk op het transportgewicht.

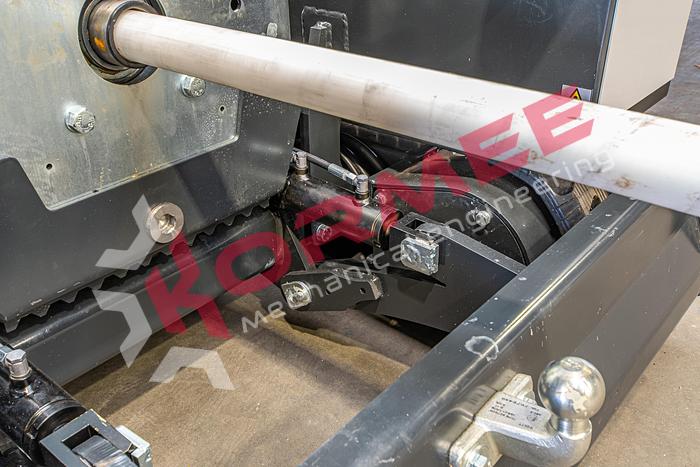

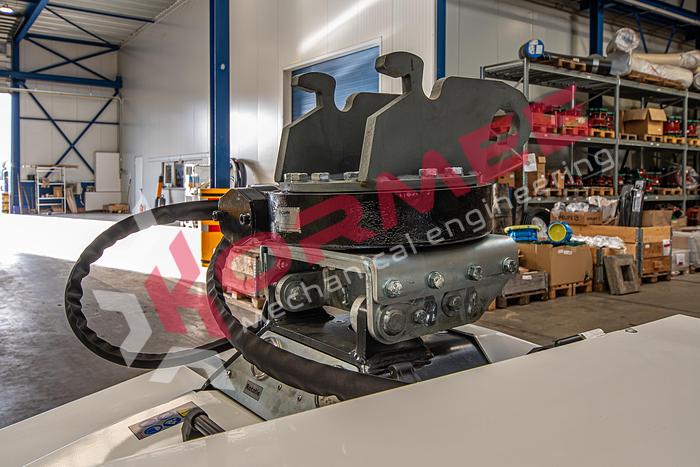

De intredehoek en de rotator zijn hydraulisch verstelbaar. De boorstangen zijn flexibel zodat er met een buigradius van 6 meter kan worden geboord.

Hiermee is een intredehoek van 100%/45o mogelijk. Dit resulteert in een compact boortracé.

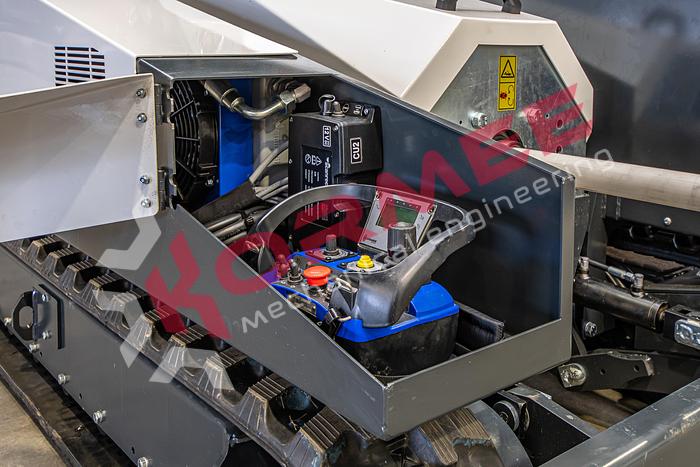

Door de geavanceerde afstandsbediening is het met de Nanodrill 5060 mogelijk om de trek- en drukkracht, het koppel, de flow en druk van de bentoniet digitaal uit te lezen en proportioneel in te stellen.

Daarnaast wordt de afgelegde boorlengte opgeslagen en het benodigde bentoniet volume kan op de afstandsbediening worden ingesteld.

Obstakels kunnen met een gestuurde boring worden omzeild zodat er geen stagnatie van de werkzaamheden ontstaat. Bovendien is er geen dure boring van een grote boorinstallatie nodig.

Ook zijn er vanwege het compacte boortracé veel minder arbeidsuren nodig. De Nanodrill 5060 is geschikt voor emissieloos werken.

Specificaties

Afmetingen 1,9 x 1,35 x 1,2 meter

Gewicht 1680Kg

Max. rijsnelheid 3 km/h

Accucapaciteit 32 kWh 100 Vac

Elektromotor 2.800 Rpm 30 kW

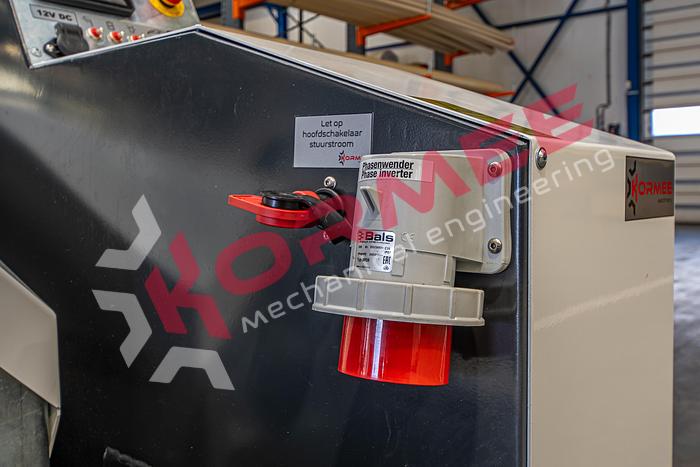

Laadcapaciteit 32 Amp - 3 fase 400 Vac

Hydraulisch vermogen 60-90 l/min - 220 bar

Afstandsbediening

Buigradius boorstang 6 meter

koppel 750 Nm

Druk- en trekkracht 6000 kg

Max. toerental 200Rpm Max.

boor lengte 80 meter

Max. diameter 320 mm

2- 100585 MIPO 1005 (compleet) 1,00

Elektrische Mix/pomp module 50L/min50Bar

Haspel 30Mtr

900L tank

mixpomp met venturi

3- 106878 Accupakket 12Kva 3fase 400/230 VAC 16kWh voor MIPO

Batterij

OX Chemical composition battery cell: Lithium Iron Phosphate (LiFePO4)

Cycle Life (80% of nominal capacity)** =4000 cycli (@25°C, 1C/1C en 90% D.o.D.)

Afmetingen

L800 X B450 X H1000

Aansluitingen

1x Cee 16Amp 5pool 3fase 400Vac

4x Cee 16Amp 1fase 230Vac

1x Cee 16Amp 5pool 3face stekker (laden)

Bender fase bewaking

4- 107110Meetsysteem SNS 7t 15MM tablet-kit Walkover locating system SNS – Tablet Kit1,00 st

Mini Sonde MKt1 (OD – 15mm, Length – 222mm)

5- 107071 Boorstang ø50 5037P+B L3000 20,00 st.

Tekening : NDRL.024

6- 106947 Borgpin Stangadapter 5037 50,00 st.

Tekening : NDRL.0173 Rev: B

7- 107096 Inbusstelbout M8x8 45H zwart 50,00 st.

8- 106972 Bentonietadapter 5037 Pin - G1" 1,00 st.

9- 107168KM Boorkop ø50 Nano VM 5-bolt 42B1,00 st..(Adapter los bestellen)De boorkop is geschikt voor 3 typen sondes, per type sonde zijn er pasblokjes nodig.- DCI 25,4mm sonde:101349

- DCI 18mm sonde: 107194 + 107195

- Sense 15mm sonde: 101350 + 101351

Tekening : 107168 Rev: A

10- 107169 Adapter 5037B x 42(P) 1,00

11- 101351 Pasblok SNS Mkt1 Front 1,00

Tekening : BRKP.0041 Rev: B

12- 101350 Pasblok SNS Mkt1 Back 1,00

Tekening : BRKP.0040 Rev: B

13- 100588 VM Stuurplaat RUBBLE 2.5" 5-bolt 3/8"- 16

1,00 st.

14- 106949 KM Stuurplaat 4" - 100mm 5x 3/8"-16 1,00 st.

VM 5-Bolt

Tekening : 106949

15- 100151 KM Stuurplaat 5" - 125mm 5x 3/8"-16 1,00 st.

Tekening : 100151 Rev: A

16- 107075 Conische ruimer ø90-5037B 4t Swivel 1,00 st.

Tekening : CR090.07

17- 107074 Conische ruimer ø120-5037B 4t Swivel 1,00 st.

Tekening : CR120.05

18- 107076 Conische ruimer ø150-5037B 4t Swivel 1,00 st.

Tekening : CR150.04

19- 107077 Fly-cutter ø190-5037B 4t Swivel 1,00 st.

Tekening : FC190.04

20- 100126 Borgpin Boormast 2,00 st.

offerte nummer 10250001
